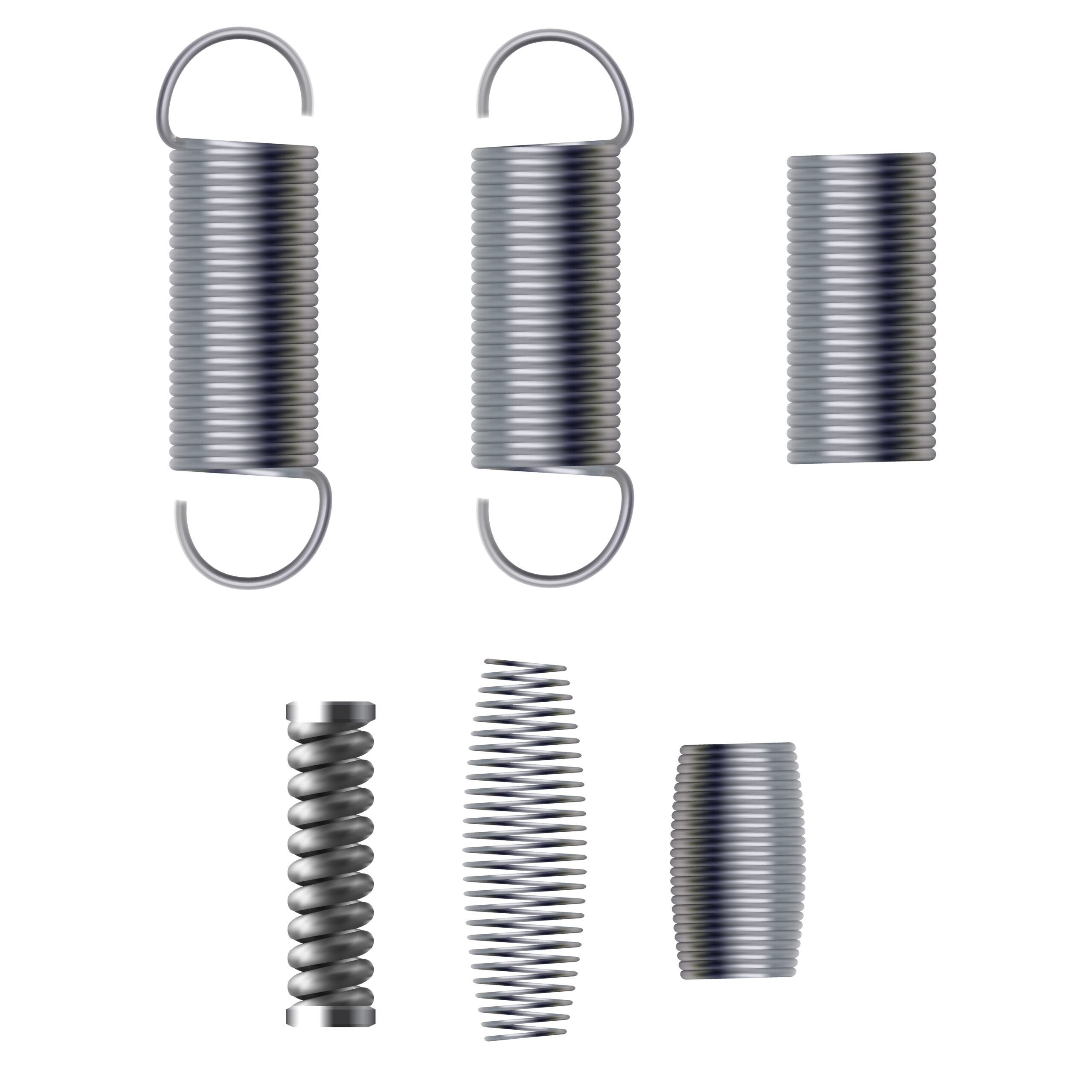

Co to są sprężyny naciągowe – informator
Sprężyny naciągowe (często określane technicznie jako sprężyny rozciągowe) to jedne z podstawowych elementów sprężystych stosowanych w budowie maszyn, przemyśle i urządzeniach codziennego użytku. Ich głównym zadaniem jest magazynowanie energii potencjalnej w trakcie osiowego rozciągania oraz oddawanie jej przy powrocie do pierwotnej długości. W stanie spoczynku zwoje sprężyny ściśle do siebie przylegają, a opór i siła powrotna generowane są w momencie przyłożenia siły wzdłużnej.
Szukasz producenta sprężyn naciągowych na zamówienie?
Zleć wykonanie sprężyn naciągowych według indywidualnych parametrów, wzoru lub rysunku technicznego. Gwarantujemy precyzję wykonania i szybką realizację.
Jak zbudowana jest sprężyna naciągowa?
Typowa sprężyna naciągowa składa się z ciasno nawiniętego korpusu (zwojów roboczych) oraz dwóch zakończeń zaczepowych. To właśnie geometria zaczepów decyduje o sposobie mocowania sprężyny w mechaniźmie.
Główne parametry konstrukcyjne sprężyny naciągowej:
- Średnica drutu (d): bezpośrednio wpływa na sztywność i udźwig sprężyny.
- Średnica zewnętrzna (Dz) i wewnętrzna (Dw): wymiary gabarytowe dopasowane do gniazda montażowego.
- Długość korpusu (L0): długość sprężyny w stanie swobodnym (bez obciążenia).
- Naprężenie wstępne (F0): siła fabrycznie wytworzona w zwojach podczas zwijania, którą należy pokonać, aby zwoje w ogóle zaczęły się rozsuwać.
- Typ zakończeń / uszu: elementy mocujące na obu końcach sprężyny.
Zasada działania i zastosowanie sprężyn naciągowych (rozciągowych)
Działanie sprężyny naciągowej opiera się na prawie Hooke’a – siła reakcji sprężyny jest wprost proporcjonalna do wielkości jej wydłużenia ($F = k \cdot x$, gdzie $k$ oznacza stałą sprężystości). Oznacza to, że im bardziej sprężyna zostaje rozciągnięta, tym większą siłę przeciwstawną generuje.
Najczęstsze zastosowania przemysłowe i użytkowe:
Bramy garażowe i przemysłowe: systemy naciągu i wspomagania podnoszenia paneli.
Motoryzacja i transport: układy hamulcowe, sprzęgła, mechanizmy zamykania klap i zamków.
Maszyny rolnicze i budowlane: napinacze pasów, amortyzacja osprzętu roboczego, siewniki i brony.
Sprzęt AGD i meblarstwo: zawiasy piekarników, pralki, mechanizmy foteli rozkładanych.
Urządzenia sportowe i rekreacyjne: trampoliny ogrodowe, przyrządy do ćwiczeń siłowych.
Rodzaje zakończeń i uszu w sprężynach naciągowych
Kształt i rodzaj ucha determinują trwałość połączenia oraz odporność na zmęczenie materiału w punktach spiętrzenia naprężeń. Do standardowych i najczęściej stosowanych zakończeń należą:
Ucha niemieckie (półniemieckie / pełne): zagięte pod kątem prostym w osi sprężyny; cechują się wysoką uniwersalnością i prostotą montażu.
Ucha angielskie: ucha zamknięte, symetryczne, zapewniające bezpieczne zakotwiczenie przy dynamicznych obciążeniach.
Haczyki i uszy otwarte: stosowane tam, gdzie wymagany jest szybki montaż lub demontaż elementu.
Zakończenia wkręcane / wkładki gwintowane: wkręcane bezpośrednio w zwoje sprężyny; eliminują ryzyko pęknięcia ucha przy skrajnych obciążeniach.
Ucha niestandardowe (specjalne): wykonywane według indywidualnego rysunku technicznego klienta.
Jak dobrać sprężynę naciągową do projektu?
Prawidłowy dobór sprężyny gwarantuje długą żywotność i bezawaryjną pracę całego układu. Inżynier lub projektant powinien uwzględnić:
Wymaganą siłę pracy i zakres wydłużenia: maksymalne dopuszczalne ugięcie robocze (aby nie przekroczyć granicy plastyczności drutu).
Środowisko pracy: temperatura, wilgotność, kontakt z chemikaliami – determinują wybór materiału (drut sprężynowy patentowany wg EN 10270-1, stal nierdzewna AISI 302/316 wg EN 10270-3 lub druty kwasoodporne).
Zabezpieczenie antykorozyjne: cynkowanie galwaniczne, cynkowanie płatkowe, malowanie proszkowe czy oksydowanie.
Cykl pracy: liczba przewidywanych cykli naciągu (obciążenia statyczne vs. dynamiczne o wysokiej częstotliwości).
Produkcja sprężyn naciągowych na wymiar – jak zrealizować zamówienie?
W seryjnych mechanizmach oraz projektach prototypowych standardowe elementy katalogowe często nie spełniają rygorystycznych wymogów siłowych lub gabarytowych. W takich przypadkach optymalnym rozwiązaniem jest bezpośrednia współpraca z wyspecjalizowanym zakładem produkcyjnym.
Jako producent realizujemy produkcję sprężyn naciągowych na zamówienie – zarówno według dostarczonej dokumentacji technicznej, wzoru zużytego elementu, jak i na podstawie indywidualnych obliczeń siłowych.
